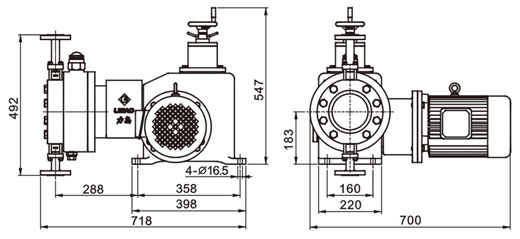

- 安裝尺寸

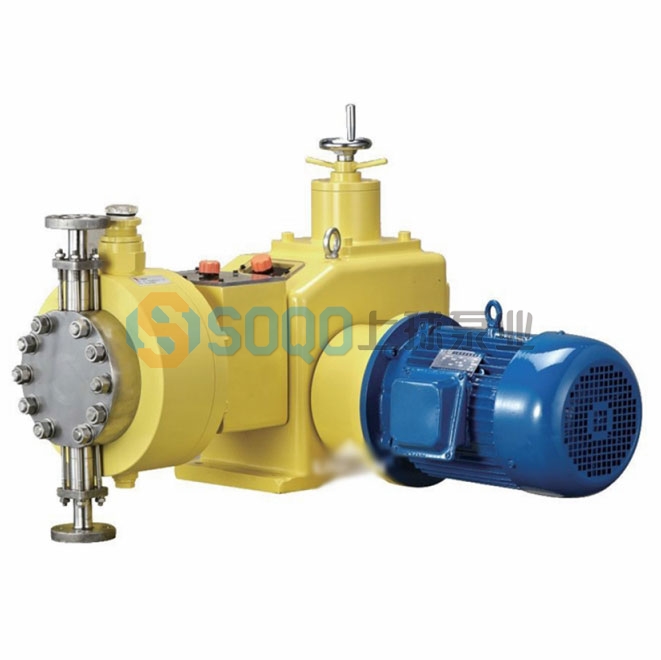

JYD型液壓隔膜式式計量泵,是由電機驅動的計量泵,適用于底壓力場合的流體精確計量,有多種材質泵頭可選,膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求,而廣泛應用于污水處理,食品劑添加,各種特殊介質的輸送。
流量范圍: 0-1800 L/H
壓力范圍: 0-40MPA
功率:3.0KW ,4.0KW, 380V /400V,50Hz / 60Hz
泵頭可配:保溫型、冷卻型
驅動系統: 三相標準電機或防爆電機
流量控制:手動控制或自動控制
防護等級: IP55,IP54
JYD型液壓隔膜式計量泵采用電機驅動,通過泵體內的膜片的張吸運作將介質送出,無動密封無泄漏,維修簡便,在無介質情況下也可以安全運轉;計量精度高,性能穩定,可通過泵上的旋鈕調節流量的大小,能更準確的根據實際工況調節,更智能化。
可根據客戶的使用介質選擇泵體材質和膜片材質,使用壽命更長,效率更高。
無泄漏,維修方便,低噪音,使用方便。
計量精度優于機械隔膜泵,密封性能優于柱塞泵,配沖程調節器可以實現遠程自動控制。
操作安全,機械驅動隔膜,流量調節能夠調節沖程長度或電機頻率。
隔膜為多層復合結構壓制而成,第一層超韌性Teflon耐酸薄膜,第二層EPDM彈性橡膠,第三層3.0mmSUS304支撐鐵芯,第四層采用強化尼龍纖維補,第五層采用EPDM彈性橡膠完全包履,可有效提出升隔膜適用壽命。
可安置于藥槽或管道上,接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
性價比高,普遍適用于壓力要求不高的水處理行業,在泵運行或停止時也可任意調節流量也可定量輸出。
JYD型液壓隔膜式計量泵廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
型號 |
流量 |
壓力 |
柱塞直徑 |
行程 |
泵速 |
電機功率 |
進出口直徑(MM) |
重量 |
MOde |
(L/H) |
(Mpa) |
(mm) |
(mm) |
(mm-1) |
(KW) |
(kg) |
JYD50/25 |
50 |
25 |
16 |
50 |
100
|
150 |
2.2 |
15 |
350 |
JYD63/20 |
63 |
20 |
2.2 |
JYD80/16 |
80 |
16 |
20 |
2.2 |
JYD100/2.5 |
100 |
25 |
4 |
JYD100/12.5 |
100 |
12.5 |
2.2 |
JYD125/20 |
125 |
20 |
25 |
4 |
20 |
JYD125/10 |
125 |
10 |
2.2 |
JYD160/16 |
160 |
16 |
4 |
JYD160/8 |
160 |
8 |
2.2 |
JYD200/12.5 |
200 |
12.5 |
32 |
4 |
JYD200/6.3 |
200 |
6.3 |
2.2 |
JYD□/10 |
250 |
10 |
4 |
JYD□/5 |
250 |
5 |
2.2 |
JYD□/8 |
320 |
8 |
40 |
4 |
YD□/4 |
320 |
4 |
2.2 |
JYD□/6.3 |
400 |
6.3 |
4 |
JYD□/3.2 |
400 |
3.2 |
2.2 |
JYD□/5 |
500 |
5 |
50 |
4 |
JYD□/2.5 |
500 |
2.5 |
2.2 |
JYD□/4 |
630 |
4 |
4 |
25 |
JYD□/2 |
630 |
2 |
2.2 |
JYD□/3.2 |
800 |
3.2 |
63 |
4 |
JYD□/1.6 |
800 |
1.6 |
2.2 |
JYD□/2.5 |
1000 |
2.5 |
4 |
JYD□/1.3 |
1000 |
1.3 |
2.2 |
JYD□/2 |
1250 |
2 |
80 |
4 |
40 |
JYD□/1 |
1250 |
1 |
2.2 |
JYD□/1.6 |
1600 |
1.6 |
4 |
JYD□/0.8 |
1600 |
0.8 |
2.2 |
JYD□/1.63 |
1800 |
1.3 |
100 |
4 |
JYD□/0.63 |
1800 |
0.63 |
2.2 |

JYD型液壓隔膜式計量泵型隔膜式計量泵|故障原因分析及排除方法
序
號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
1 |
完全不排液 |
1. 吸入高度太高
2. 吸入管道阻塞
3. 吸入管道漏氣 |
1. 降低安裝高度
2. 清洗疏通吸入管道
3. 壓緊或更換密封墊片 |
2 |
排液量不夠 |
1. 吸入管道局部阻塞
2. 吸入或排出閥內有異物卡阻
3. 泵閥磨損關閉不嚴
4. 轉速不足 |
1. 疏通吸入管道
2. 清洗吸排閥
3. 修理或更換閥件
4. 檢查電機和電壓 |
3 |
排出壓力不穩定 |
1. 吸入或排出閥內有雜物卡阻或漏氣
2. 管道未設置背壓閥 |
1. 清除吸、排閥內的雜質
擰緊螺絲消除漏氣
2. 增設背壓閥 |
4 |
計量精度不夠 |
1. 柱塞密封填料漏液
2. 吸入或排出閥磨損
3. 電機轉速不穩定
4. 調節手輪移位 |
1. 調整或更換密封填料
2. 更換吸排閥
3. 穩定電源頻率和電壓
4. 校準并固定 |
5 |
運轉中有沖擊聲 |
1. 轉動零件松動或嚴重磨損
2. 吸入高度過高
3. 吸入管道漏氣
4. 介質中有空氣
5. 吸入管徑太少
6. 排出壓力過高 |
1. 擰緊有關螺絲或更換新零件
2. 降低安裝高度
3. 壓緊吸入法蘭或螺母
4. 排除介質中的空氣
5. 增大吸入管徑
6. 降低壓力 |
