LQ3A型衛生級移動式轉子泵,制造標準分為食品級、化工級、日用品型、特種型等四大系列,產品的核心部件和密封裝置,根據介質的不同特性,采用不同的材質和不同的密封形式,以滿足各種物料的需要。

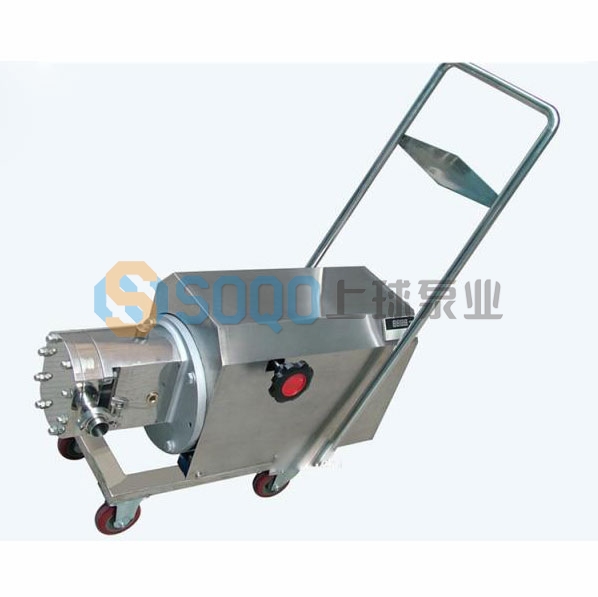

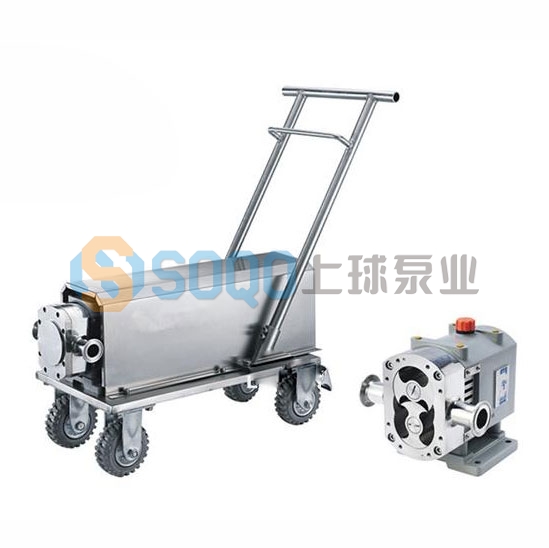

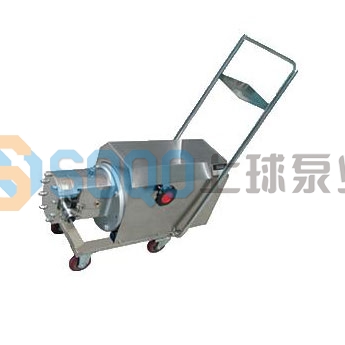

根據客戶使用要求,可為車間定制移動小車,泵置于手動小車上,便于移動裝卸,更有立式和臥式安裝型式,為卸車、裝罐、抽桶等提供便利。
進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭
泵體可定做耐高溫型,保溫型,水冷卻型

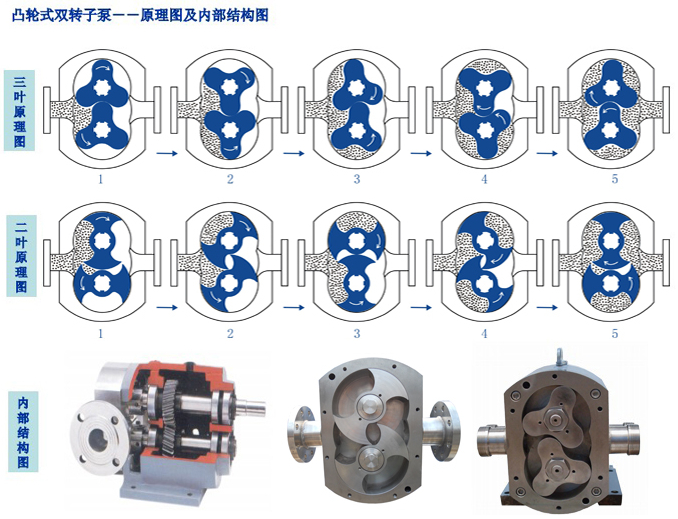

轉子泵又稱膠體泵,三葉泵,鞋底泵等。依靠兩同步反向轉動的轉子(齒數為2-4)在旋轉過程中于進口處產生吸力(真空度),從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間,并按a→b→c→d的次序運轉。運轉至位置a時,只有I室中充滿介質; 到位置b時,B室中封閉了部分介質; 到位置c時,A室中也封閉了介質; 到位置d時,A、B室與Ⅱ室相通,介質即被輸送至出料口。如此循環往復,介質(物料)即被源源不斷地輸送出。 ,
LQ3A型衛生級轉子泵主要用于輸送高粘度及含有顆粒且不能破壞的介質

a) 凡與介質(物料)接觸部位,均采用優質不銹鋼制造(材質 SUS304、AISI316L)完全符合衛生標準。
b) 適合輸送各種高粘度、濃度及任何含顆粒的介質(物料)。
c) 雙密封型,保證介質無泄露
d) 連續輸送無脈沖,轉子和轉子之間絕無接觸,經其輸送的物料保持原有品質不變,不起任何理性反應或破壞介質本身
e) 設計新穎、安裝維護簡單容易,拆洗方便,保證機器內部和生產衛生清潔
長期使用少磨損,運行平穩,噪聲低,效率高,使用壽命長
LQ3A型衛生級轉子泵主要致力于輸送高粘度或不能破損的介質如:
食 品:番茄醬、土豆泥、花生醬、酸牛奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、果汁飲料、蔬菜糊、果醬、果凍、月餅餡、面包糕點、肉糜、碎肉、食用油、糖果、巧克力等。
制 藥:各型藥丸糊、浸膏、乳化劑、止咳糖漿、膏狀藥劑、生物制品、魚肝油、花粉、蜂皇漿等。
日 化:洗發液、洗手液、牙膏、化妝品、肥皂等
化 工:脂肪、溶劑、樹脂及聚合物、油漆、顏料、染料、涂料、潤滑油、潤滑脂、石油催化劑、乳化瀝青、膠粘劑、洗滌劑、塑料、炸藥、玻璃鋼、皮革等。
建 筑:各種涂料。包括內外墻涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
其它工業:塑料工業、紡織工業、造紙工業、煤炭浮選劑、納米材料、生物化工等行業。
產品型號 |
每百轉排量 |
建議調速范圍 |
對應流量 |
電機功率 |
進、出口管徑 |
(L) |
(rpm) |
(L/H) |
(Kw) |
(mm) |
LQ3A-3 |
3 |
200-500 |
300-800 |
0.55 |
Ø25×1.5 |
LQ3A-6 |
6 |
200-400 |
650-1600 |
0.75 |
Ø25×1.5 |
LQ3A-8 |
8 |
850-2160 |
1.5 |
Ø25×1.5 |
LQ3A-12 |
12 |
1300-3200 |
2.2 |
Ø38×1.5 |
LQ3A-20 |
20 |
2100-5400 |
3 |
Ø38×1.5 |
LQ3A-30 |
30 |
3200-6400 |
4 |
Ø42×1.5 |
LQ3A-36 |
36 |
3800-7600 |
4 |
Ø42×1.5 |
LQ3A-52 |
52 |
5600-11000 |
5.5 |
Ø51×1.5 |
LQ3A-66 |
66 |
7100-14000 |
7.5 |
Ø63.5×2 |
LQ3A-78 |
78 |
9000-18000 |
7.5 |
Ø63.5×2 |
LQ3A-100 |
100 |
1100-22000 |
11 |
Ø76×2 |
LQ3A-135 |
135 |
15000-30000 |
15 |
Ø89×2 |
LQ3A-160 |
160 |
17000-35000 |
18.5 |
Ø89×2 |
LQ3A-200 |
200 |
20000-43000 |
22 |
Ø100×2 |

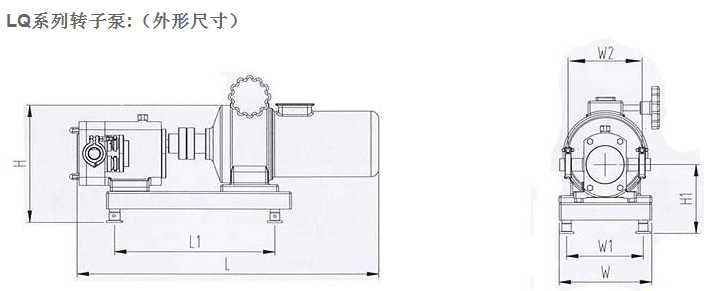

產品型號 |
R |
L |
H |
H 1 |
W |
W 1 |
LQ3A-6 |
Ø50.5 |
780 |
390 |
170 |
190 |
240 |
LQ3A-8 |
Ø50.5 |
850 |
400 |
170 |
190 |
280 |
LQ3A-12 |
Ø50.5 |
980 |
450 |
185 |
220 |
330 |
LQ3A-20 |
Ø50.5 |
1000 |
450 |
190 |
250 |
330 |
LQ3A-30 |
Ø63.5 |
1050 |
480 |
220 |
270 |
350 |
LQ3A-36 |
Ø63.5 |
1100 |
490 |
220 |
270 |
360 |
LQ3A-52 |
Ø77.5 |
1250 |
580 |
260 |
270 |
480 |
LQ3A-66 |
Ø77.5 |
1250 |
600 |
260 |
270 |
480 |
LQ3A-78 |
Ø77.5 |
1270 |
600 |
295 |
370 |
480 |
LQ3A-100 |
Ø91 |
1320 |
670 |
295 |
370 |
480 |
LQ3A-135 |
Ø106 |
1500 |
670 |
295 |
370 |
480 |
LQ3A-160 |
Ø106 |
1600 |
700 |
310 |
380 |
500 |
LQ3A-200 |
Ø119 |
1650 |
700 |
310 |
380 |
500 |
注:
本表中標的單位為mm,表內接口尺寸是按常采用卡箍快裝式連接端頭直徑尺寸為準(接口的選擇,亦可采用螺紋、快裝、法蘭等接口形式,具體進出口尺寸請直接聯系銷 售客服)。
本產品可根據用戶的特殊要求或說明進行特別制造。
產品在不影響基本結構及性能的改進時,恕不另行通知。
